文丘里临界流音速喷嘴法标定装置 专业生产厂家的技术与工艺解析

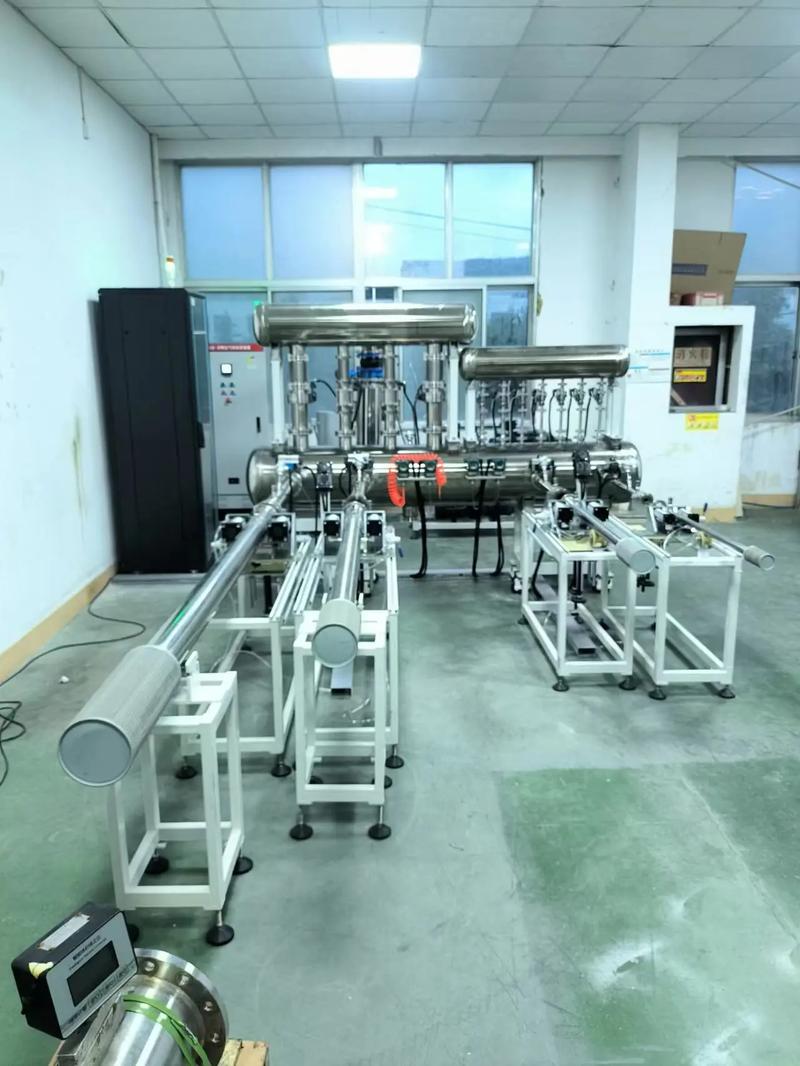

在工业气体流量计量领域，文丘里临界流音速喷嘴法标定装置（临界流文丘里喷嘴法气体流量标准装置）被公认为精度高、重复性好、长期稳定性优异的气体流量标定方案。从天然气贸易交接、环保烟气排放监测，到半导体特气控制、汽车发动机进气测量，凡是对气体流量准确度有严格要求的场景，几乎都能看到它的身影。\n\n## 什么文丘里临界流音速喷嘴法标定装置\n\n文丘里临界流音速喷嘴法标定装置以文丘里喷嘴（也称临界流文丘里喷嘴，CFVN，lctrical Flow Ventith Nozzto）作为核心标准器。当喷嘴上下游压比达到临界压比时，喉部气流速度达到当地音速（马赫数 Ma＝1），此时通过喷嘴的质量流量只与喷嘴上游滞止压力、滞止温度以及气体物理性质有关，不再受下游压力波动影响。正因这一“临界流”特性，装置能够提供恒定、可溯源的基准流量，非常适合用作标定其他流量计的标准源。\n\n典型装置由气源系统、稳压与调节系统、滞止容器（上游大容积稳流）、喷嘴组（多支不同喉径）、被校表安装管段、下游背压控制与排气系统、数据采集与控制软件等构成。对温度、压力、湿度等参量进行同步精确采集，通过流量计算公式实时计算出通过喷嘴的标准质量流量，并与被校流量计的示值进行比较，从而完成标定。\n\n## 校准原理与核心优势，\n\n按照 君271 /—－10892 一‑一一量 公式不质量流量为：\n\n>··\n式中 n。。…一①\
